量子力学の冒険(その17)

 現在2021年6月22日21時40分である。(この投稿は、ほぼ630文字)

若菜「ここから、読み始めた人のために、現状を、話します。このブログの初回から3回は、グライナーの『量子力学概論』という本を読もうという計画で、スタートしました。そして、年を越し、2020年に、新井朝雄・江沢洋『量子力学の数学的構造Ⅰ』という本に、寄り道します。7月になって、お父さんが、自分の説明してきたことが、ほとんどお母さんに理解されていなかったことに、気付きます。そして、さらに年を越し、2021年に、ヒッポの『量子力学の冒険』を、読んで行くこととなりました。私が、レポーターに、選ばれました。そして、もう、『量子力学の冒険(その17)』なのですが、まだ、本文には、入っていません。量子力学が分かると、どんなことが分かるのかと、お父さんが、説明していたのです。そして、今日も、お父さんは、『量子力学の冒険』と、『量子力学の冒険 新装改訂版』の違いを吟味していたのですが、もうタイムアップです。今日は、ここまでにしましょう」

私「仕方がないな。次回までには、進められるようにしておくよ」

麻友「4070円もする本を、2冊も買ったのだから、生かさなきゃね」

結弦「お父さん。どうしても、数学を、お母さんに分かって欲しいんだなあ。この2冊か」


新装改訂版

量子力学の冒険

量子力学の冒険

  • 言語交流研究所ヒッポファミリークラブ
Amazon

旧版

量子力学の冒険

量子力学の冒険

  • ヒッポファミリークラブ
Amazon


 現在2021年6月22日22時39分である。おしまい。

量子力学の冒険(その16)

 現在2021年6月17日13時42分である。(この投稿は、ほぼ6414文字)

麻友「なかなか、決着付かないわね」

私「まだ、X線は、大丈夫だが、{\gamma} 線は危ない、ということが、説明し切れていない」

麻友「私には、昨日の、


*******************************


陽子2個が、くっついた、{\mathrm{{}^2_2He}} というものは、ないんだ。必ず、陽子がくっついているときは、{\mathrm{{}^3_2He}} の様に、横に、中性子が、1つ以上いるんだ。


*******************************


という太郎さんの説明で、{\mathrm{{}^2_2He}} が、陽子2個がくっついているというのが、分からないのよ」

私「確かに、説明不足だ。{\mathrm{{}^2_2He}} というのの、元素記号の左下の数は、陽子の個数を表している。一方、左上の数字は、陽子と中性子の数を表している。だから、{\mathrm{{}^2_2He}} というものが、あるなら、それは、陽子2個、中性子0個の元素となる。実際には、こんなものは、自然界に存在しない。一方、{\mathrm{{}^3_2He}} は、陽子2個、中性子1個の、ヘリウム3(へりうむさん)という元素で、自然界に微量だが、存在する。この定義を知ってみると、今までの核融合の式の謎も、解けるのではないかな?」

若菜「お父さん。分かっているものとして、書いてくるのだもの」

私「書いてある事が、全部分かるなんて、中学生くらいまでだよ」

結弦「でもまあ、お父さんの説明聞いていると、分かった気になるところが、凄いよな」

麻友「前々回に、


*******************************


[例] 太陽の物質には高温の水素({\mathrm{H}})やヘリウム({\mathrm{He}})があって,高速の陽子({\mathrm{{}^1_1H}}),重陽子({\mathrm{{}^2_1D}}) や{\mathrm{He}} 核がとびまわり,衝突して核融合反応を起こしていると考えられる。その反応式は

{\left\{ \begin{array}{l} \displaystyle

\mathrm{{}^1_1H+{}^1_1H \rightarrow {}^2_1D+e^{+}+0.93 MeV+\nu}   (♭-1)\\
\mathrm{{}^1_1H+{}^2_1D \rightarrow {}^3_2He+\gamma+5.5 MeV}     (♭-2)\\
\mathrm{{}^3_2He+{}^3_2He \rightarrow {}^4_2He+2{}^1_1H+12.8 MeV}  (♭-3)

\end{array}\right.}


*******************************


というのが、あった。水素原子2個から、水素分子ができるはずなのに、{\mathrm{{}^2_1D}} って、何よ。重水素と水素分子って、違うんでしょ」

私「これは、混乱するだろうな、と思いつつ、書いた。水素の原子2個から、水素分子ができるのは、あくまでも、化学の共有結合。水素は、1個だけ1s軌道に、電子を持っている。だが、本当は、ヘリウムみたいに、1s軌道に2個電子を入れて、安定な状態になりたい。そう思っていたら、同じようなことを考えている水素原子に出会った。それで、お互い自分の電子と相手の電子を、両方持っている気分になって、水素分子として、安定な状態になった。これが、共有結合による、水素分子({\mathrm{H_2}})の成り立ちだ」


麻友「それは、まだ分かる。でも、上のは?」

私「水素原子核(水素には違いないが、自分の電子と、はぐれてしまった水素)が、2個近付いて、くっついてしまって、一方の陽子から、その陽子をプラスたらしめていた、プラスの成分が、陽電子として逃げ去り、後に、陽子1個と、中性子が、残り、それらが結合して、重水素{\mathrm{{}^2_1D}} となったものなんだ」

麻友「陽電子? なにそれ」

私「この辺りから、素粒子物理学の域に達し始める。電子の反粒子を、陽電子というんだけど、陽電子というのは、時間を逆行する、電子なんだ」

麻友「時間を逆向きとか、もうドラえもんの世界の話しているけど、真面目に話してよね」

私「これ、真面目な話で、

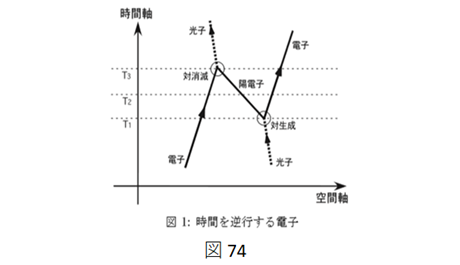

f:id:PASTORALE:20210617150436p:plain

の絵の、右下から、光子がやってきて、そのエネルギーで、電子と陽電子が、できたとする。これを、電子陽電子対生成という。このうち、電子の方は、右に飛び去り、左に進んだ陽電子は、別な電子と出会い、対消滅といって、消えてしまい、エネルギーだけが、光子として残る。この反応を、良ーく見ると、左から電子が来て、光子を放出して、時間を逆行する電子となり、それが、右下で、光子と出会って、また、普通の電子に戻った。と、解釈できるんだ。詭弁といわれれば、詭弁だけど、物理学者は、そう考えている」

若菜「そんな、とんでもない話は、にわかには、信じられませんが、陽電子というものが、あるんですね」

結弦「上の反応式で、なぜ、最初の式だけ、

{\mathrm{{}^1_1H+{}^1_1H \rightarrow {}^2_1D+e^{+}+0.93 MeV+\nu}}   (♭-1)

と、{\mathrm{0.93 MeV}} の後ろに、{\mathrm{+\nu}} が、書いてあるんだろう?」

私「結弦、良く気付いた。これね、多分、初版のとき、誤植で、{\nu} が、抜けていたんだと思う。本当は、

{\mathrm{{}^1_1H+{}^1_1H \rightarrow {}^2_1D+e^{+}+\nu+0.93 MeV}}   (♭-1)

と、すべきだけど、活字が組んであるのを、直しにくいので、後ろに付けたんだと思う。今みたいに、ワープロや、{\TeX} で組み版している時代とは、違うから」

結弦「あー、そういうことか。お父さん、他に、そういうの、見破ったことある?」

私「実は、この前話した、Tさんと、『解析入門Ⅰ』のゼミをやっていたとき、

の70ページで、定理7.4は、これ自体が、ハイネ・ボレルの定理という定理なんだ。だが、本文で、

定理7.4 {\mathbb{R}^n} の部分集合 {K} に対し,次のa),b),c) は同値である.

a) {K} はコンパクトである.

b) {K}有界閉集合である.

c) {K} は点列コンパクトである.(ハイネ・ボレルの定理


と、c)だけが、ハイネ・ボレルの定理みたいに、書いてある。私が、変だね、と言ったら、Tさんが、自分のテキストを見て、『あれっ、僕のには、書いてないよ。多分後から、書き足すことになって、このページ書き足す余裕がないから、下に書いたんだと思う』と、気付いたことがあったんだ」

麻友「そういうのも、学問する悦びなんでしょうね」

私「私にとっての、数学は、常に真剣なものだったけどね」

若菜「お母さんに対して、ウソを付かないというのも、それと、同じですね」

結弦「でも、普通、そんなアタックかけられたら、女の人、逃げ出すよな」


私「ところで、


*******************************


{\mathrm{6{}^1_1H \rightarrow {}^4_2He+2{}^1_1H+2e^{+}+2\nu +2 \gamma+25.7 MeV}}   (♭-4)

 整理して、

{\mathrm{4{}^1_1H \rightarrow {}^4_2He+2e^{+}+2\nu +2 \gamma+25.7 MeV}}

 ここで,{e^{+}}陽電子{\nu} :中性微子,である。電子の質量 {m_{\mathrm{e}}} をエネルギーに換算すると

{m_{\mathrm{e}}=9.11 \times 10^{-31} \mathrm{kg}=0.511 \mathrm{MeV}}

 また,中性微子の質量はほとんど {0} とみてよい。


*******************************


というところで、なぜ、


*******************************


電子の質量 {m_{\mathrm{e}}} をエネルギーに換算すると

{m_{\mathrm{e}}=9.11 \times 10^{-31} \mathrm{kg}=0.511 \mathrm{MeV}}


*******************************


と書いてあるのか、分かった?」

若菜「えっと、電子のエネルギーですか? あっ、もしかして、

{\mathrm{4{}^1_1H \rightarrow {}^4_2He+2e^{+}+2\nu +2 \gamma+25.7 MeV}}

の式で、左辺が、{\mathrm{4{}^1_1H}} は、{4 \times 1.007~825~032 \mathrm{amu}=4.031~300~128 \mathrm{amu}} で、右辺が、{\mathrm{{}^4_2He}} は、{4.002~603~254 \mathrm{amu}} だけど、引き算して、{4.031~300~128-4.002~603~254=0.028~696~874 \mathrm{amu}} となる。{1\mathrm{amu}=931\mathrm{MeV}} だったから、この差は、{0.028~696~874 \times 931=26.716 \mathrm{MeV}} となる。でも、結論の式では、出てくるエネルギーは、{25.7\mathrm{MeV}} となっている。なぜだろう? と思った人が、『もしや、陽電子は、電子と同じ質量?』と、気付いたとき、右辺に2個、陽電子があるから、{0.511 \times 2=1.022 \mathrm{MeV}} を、{26.716 \mathrm{MeV}} から、引くと、{25.694\mathrm{MeV}} と、ちゃんと、{25.7\mathrm{MeV}} になる」

私「良く分かったな。


*******************************


 また,中性微子の質量はほとんど {0} とみてよい。


*******************************


の言葉も、その計算のために、書いてある」

若菜「あっ、そうですね」

麻友「太郎さん。結局、{\gamma} 線の話が、出てこないんだけど」

私「どれくらいのエネルギーの{\gamma} 線が、出てくるかの計算を見せようと思っていたのだけど、私にも分からなかったんだよ。ただ、『量子力学の冒険(その12)』で、バリウムでの光電効果の話をしたとき、仕事関数が、{2.51\mathrm{eV}} とかで、{\mathrm{eV}} レヴェルの話だった。ところが、原子核が、壊れるのくっつくのでは、{\mathrm{MeV}} レヴェルのエネルギーが、関与する。だから、光子だって、エネルギーが、6桁くらい違う。

 こういうことを、解き明かしていくのが、量子力学だよ。卑近な例を挙げるなら、酸素は、原子番号8だ。まず、1s軌道に、2つ。次に、2s軌道に、2つ、電子が入る。残りは、4つだ。入れるところは、{2p_x,2p_y,2p_z} の、3つの軌道だ。そうすると、例えば、{2p_x,2p_y} の軌道に、2つずつなどという、もったいない狭っ苦しいことは、自然はせず、{2p_z} 軌道に、2つ。後、{2p_x,2p_y} 軌道に、1つずつ入るんだ。{z} とは、限らないけどね。そうすると、どういうことになるかというと、{2p_x} の方向と、{2p_y} の方向に、誰かと共有したい電子の雲が、広がる。そこへ、電子1個の水素が2つ来れば、おあつらえ向きだ。


f:id:PASTORALE:20210617170256p:plain


というように、2つの共有結合が生まれる。そして、x-軸方向と、y-軸方向だから、水分子が、折れ曲がる理由も分かる」

麻友「あっ、そういうことだったんだ。水分子が、曲がっているって、理由があったのね」

f:id:PASTORALE:20210519224042j:plain

若菜「原子力発電所の話しないで、水分子の話だけにした方が、もっと、分かったかもです」

結弦「ただ、核融合の質量が減るっての、面白かったな」

私「ウランとかの、核分裂だと、どんどん壊れていって、いつまでも、放射線が出続ける。何百年にもわたって。だが、核融合の場合、そういうことは、ほとんどない。また、発電所で使うために、ウランの濃縮という過程が必要だが、重水素は、海の中に、たくさんあるので、エネルギー枯渇の問題は、ない」

麻友「少なくとも、古典力学では、こういうことは、扱えないのね。分かったわ。量子力学の冒険に、参加してみる。高い本買ったのですものね」

私「よーし。ゲームセットだ」


若菜「お父さん。何か忘れていません?」

私「何を?」

若菜「駆け落ち中だったじゃないですか」

結弦「『駆け落ちのシミュレート(その8)』で、止まってたね」

私「現実逃避してたんじゃ、ないんだ。量子力学から、単位系の話が浮かんで、と、5月7日から、40日間も、他のこと考えていた」

麻友「駆け落ち中も、数学や物理学のこと、考えているのでしょうね」

私「今日は、木曜日。本当は、『現代論理学』の日だった。『数学基礎概説』を、混ぜた方が良いかなと、スキャンも始めた。お店のコピー機だと、ピーッ、だけで、スキャンが済むから、気持ちが良い」

若菜「じゃあ、今日、それ、始めたらどうですか? 『核融合原子力発電所の話は、おしまい』として」

麻友「あまり、飛ばさないでね」

私「じゃあ、この連載は、ここまで。解散」

 現在2021年6月17日17時48分である。おしまい。

量子力学の冒険(その15)

 現在2021年6月16日19時38分である。(この投稿は、ほぼ2657文字)

麻友「入院しなかったわね。良かった」

私「もっと、心配しててよ」

若菜「渡辺麻友様は、お忙しいのですよ」

結弦「お父さん、振られたみたい」

私「そんな欠席裁判は、許さん」


麻友「太郎さん。冗談よ。ところで、この連載の(その11)で、沢山画像を用意してたのは、使わないの?」

私「使ってみよう。ところで、核分裂の式なども、書きたいのだが、一部に、こういうデータを利用して、核爆弾によるテロを計画しかねない人々がいるので、この反応で、どれだけのエネルギーが出るかなどのデータは、あまり公開されていないんだ。私は、原子核物理学のプロではないので、きちんとは分からないことは、白状しておこう」

若菜「確かに、それは、恐ろしいですね。ところで、この画像は、どういう画像ですか?」

f:id:PASTORALE:20210608201723j:plain

私「これは、主に、ヘリウムを念頭に置いて、描かれた絵だ。キティちゃんを使って、電子を表している。基底状態と書いてあるのは、ヘリウムの2個の電子が、どちらも、一番内側の、1s軌道にいる状態だ。ここで、光などが、光子としてキティちゃんに当たって、エネルギーを渡して、キティちゃんが、もっと外にある、{2p_x} 軌道などに移ることを、励起(れいき)されたという」

若菜「こんな絵もありますね」

f:id:PASTORALE:20210608195811g:plain

私「絵には描いてないんだが、重要なことを、説明しなければ、ならない。それは、電子が、取り得る軌道というのは、どんなのでも良いのではなく、今後出てくるだろう、固有値問題(こゆうちもんだい)というものの答えとして得られる、いくつかの特別なものだけなんだ。sオービタル、pオービタル、dオービタル、fオービタル、などは、その特別に選ばれた軌道なんだ。だから、上の絵や、次の絵のように、任意の半径の軌道が取れるように思うのは、間違いなんだ」

f:id:PASTORALE:20210608201907j:plain

若菜「おーっと、いきなり駄目だし。さすが、お父さん」

結弦「spdf軌道に関しては、スペクトル線って、何? って聞いたのに、答えてもらってない」

私「軌道が、原子核から遠ざかるにつれ、そこまで励起するのに、沢山エネルギーがいる。逆に、励起されていた電子が、元の下の軌道に戻るとき、励起するときもらったエネルギーを、光として、放出する。この放出される光の光子は、励起されていた軌道のエネルギーから、戻った先のエネルギーを引いたもので、軌道毎に、特別な振動数となる。エネルギー差が {h\nu} だから。従って、どの軌道から、例えば、下から2番目の軌道に戻るかで、次のような、幾つもの振動数の光が出る。この飛び飛びの光を並べて呼ぶとき、スペクトル線が得られる。などというんだ。

f:id:PASTORALE:20210608194540j:plain

若菜「お父さん。何事もなかったかのように、かわしていく。さすが、物理学に関してのプロ。次の絵は?」

f:id:PASTORALE:20210608201610p:plain

私「これは、そんなに、今必要な絵では、ないんだ。ただ、ちょっと、この絵に関して、思い出したことを話しておくと、レーザーというものを、今の子供達は、何でも無く、使っているよね」

結弦「ああ、レーザーポインターとかね」

私「あの、レーザーというのは、原理に、量子力学が、一枚咬んでいる。量子力学を勉強していくときの、楽しみのひとつに、取っておくと良いよ」

麻友「この絵は?」

f:id:PASTORALE:20210608203049j:plain

私「原子核の中の絵がない、と言ったのだが、こんな絵しか、なかったんだよ」

麻友「本当は、こうではないの?」

私「人の心というものが、陽子の中にあるのなら、こんな巨峰とマスカットみたいな粒じゃないと、私は思うんだ」


若菜「ちょっと、気になっているんですけど、お父さんは、どう答えるかな? と思って」

私「なんだい?」

若菜「陽子って、プラスの電荷を持ってますよね。確か、{\mathrm{e=1.602~176~634 \times 10^{-19}C}} だった。それで、プラスの電荷同士は、反発する。でも、元素の周期律表を、こう見ていくと、

f:id:PASTORALE:20210608200201j:plain

原子核に、いくつも陽子があるのに、お互い仲良く、みんな暮らしている。あのプラスの電荷による反発力は、どうなったのだろうと、化学の時間に疑問に思ったのです。お父さんは、高校時代、どう思っていました?」

私「そういう疑問は、私は余り、悩まなかったのだ。なぜかというと、陽子2個が、くっついた、{\mathrm{{}^2_2He}} というものは、ないんだ。必ず、陽子がくっついているときは、{\mathrm{{}^3_2He}} の様に、横に、中性子が、1つ以上いるんだ。私は、参考書や、理化学辞典で、徹底的に調べたから、それは、確実。そうすると、中性子が、間に入って、プラスの電荷による反発力を上回る、引力を、陽子と中性子との間か、何かで、働かせて、118番目までの元素でも、上手く原子核が、成り立っていられるようにこの世界はできているのだろうと、私は高校時代から、思っていた。湯川秀樹の中間子論のことなどは、大学に入ってから、知った事なんだ」

若菜「お父さんは、お父さんなりの理屈を、持ってたんですね。酸化銀と酸化銅の還元と酸化の話といい、脱帽です」

私「でも、疑問に思うのは、重要なことだ。本当は、若菜の今回の疑問は、戸塚区の汲沢に住んでいたときの、一緒に『解析入門Ⅰ』のゼミをやっていた、Tさんの高校時代の疑問だった。多くの人が、疑問に思うことなのだろう」


麻友「もう、22時45分よ。今日は、ここまでにしては? 色々分かったこともあるし」

私「それじゃ、解散」

若菜・結弦「おやすみなさーい」

麻友「おやすみ」

私「おやすみ」

 現在2021年6月16日22時47分である。おしまい。
